GaN erősítők – valódi technológiai ugrás, vagy csak újabb divatos rövidítés?

Amikor a D osztály már nem ugyanazt jelenti, mint húsz évvel ezelőtt

A hifi világ szereti az új rövidítéseket. Elég egy friss technológia, egy jól hangzó angol kifejezés, és máris úgy tűnik, mintha minden korábbi készüléket le kellene cserélni.

A GaN most pontosan ilyen helyzetben van.

Egyre több erősítő adatlapján jelenik meg a három betű, a gyártók pedig nagyobb teljesítményt, kisebb hőtermelést, gyorsabb működést és jobb hangminőséget ígérnek. A legfrissebb példa a HiFi Rose RA80 monoblokk, amelynek előzetesen közölt adatai szerint 500 wattot ad le 8 ohmon, 1000 wattot 4 ohmon, 2 ohmon pedig akár 2000 wattos csúcsteljesítményre is képes lehet. A gyártó jelenlegi tájékoztatása szerint a megjelenés 2026 őszére várható, a végleges ár azonban még nem ismert.

Ezek látványos számok.

De engem nem önmagában az érdekel, hogy egy erősítő hány wattot ír az adatlapjára. Sokkal fontosabb kérdés, hogy mi történik a doboz belsejében, mitől más a GaN a hagyományos szilíciumtranzisztorokhoz képest, és valóban hallunk-e ebből valamit zenehallgatás közben.

Mert a GaN nem varázslat. Viszont megfelelően alkalmazva valóban komoly előrelépést jelenthet.

Mit jelent egyáltalán a GaN?

A GaN a gallium-nitrid rövidítése. Ez egy olyan félvezetőanyag, amelyet a teljesítményelektronikában egyre gyakrabban használnak a hagyományos szilícium helyett.

Egy erősítőben a GaN FET-ek vagy GaN HEMT-ek jellemzően nem a hangerőszabályzóban, nem a bemenetválasztóban és nem valamiféle különleges "hangjavító" áramkörben dolgoznak. Elsősorban a kapcsolóüzemű teljesítményfokozatban találkozhatunk velük, ahol rendkívül gyorsan kell be- és kikapcsolniuk.

A GaN-eszközök kisebb kapu- és kimeneti töltéssel, gyorsabb kapcsolással, valamint a hagyományos szilícium teljesítmény-MOSFET-eknél ismert visszatérési töltés nélkül működhetnek. Ezek a tulajdonságok kisebb kapcsolási veszteséget és magasabb üzemi frekvenciát tehetnek lehetővé.

Magyarul: a tranzisztor gyorsabban és tisztábban végezheti el azt a munkát, amit rábíztak. Ez elsőre nem hangzik különösebben romantikusan. Pedig egy D osztályú erősítőnél pontosan ezen múlhat nagyon sok minden.

A D osztály nem azt jelenti, hogy digitális

Ezt érdemes rögtön tisztázni. A D osztályú erősítő nem feltétlenül digitális erősítő. A "D" nem a digital szó rövidítése, hanem az erősítőosztályok elnevezési sorának egyik betűje.

Egy D osztályú végfok kimeneti tranzisztorai nem folyamatosan, lineáris üzemben dolgoznak, mint egy hagyományos A vagy AB osztályú erősítőben. Ehelyett nagy sebességgel kapcsolnak be és ki. A zenei információt a kapcsolójel kitöltési tényezője hordozza, a hangsugárzó elé kapcsolt LC-szűrő pedig eltávolítja a nagyfrekvenciás kapcsolási összetevők jelentős részét.

A végeredmény ugyanúgy analóg jel a hangsugárzó kapcsain.

A kapcsolóüzem nagy előnye a hatékonyság. Amikor a teljesítménytranzisztor teljesen be van kapcsolva, alacsony rajta a feszültségesés. Amikor ki van kapcsolva, alig folyik rajta áram. Emiatt jóval kevesebb energia alakul hővé, mint egy folyamatosan részben vezető lineáris végfokban. Ezért lehet egy D osztályú erősítő kisebb, könnyebb és hűvösebb, miközben jelentős teljesítményt ad le.

Hol kezdődnek a problémák?

Elméletben a kapcsoló tökéletes. Egyik pillanatban teljesen nyitva van, a másikban teljesen zárva. A valóságban azonban egy tranzisztornak időre van szüksége az átkapcsoláshoz.

Ha egy félhíd felső és alsó tranzisztora egyszerre vezet, rövid időre közvetlen áramút jöhet létre a tápsínek között. Ezt átlövésnek nevezik, és nyilvánvalóan el kell kerülni. Ezért a vezérlés egy rövid szünetet hagy a két tranzisztor kapcsolása között. Ez a holtidő.

A holtidő szükséges, de nem ingyenes. Minél hosszabb, annál nagyobb hibát vihet a kimeneti jelbe. Ha túl rövid, nő az átlövés veszélye. Ha túl hosszú, romolhat a linearitás és nőhet a torzítás.

A szilícium MOSFET-ek kapcsolási sebessége, kaputöltése, belső kapacitásai és testdiódájának viselkedése mind meghatározzák, milyen pontosan lehet ezt a folyamatot vezérelni. És itt kerül képbe a GaN.

Mit tud jobban a GaN?

A GaN egyik legfontosabb előnye, hogy a kapcsolási átmenetek gyorsabbak lehetnek, miközben kevesebb energia vész el az átkapcsolás során. Ez több irányból is előnyt jelenthet.

Rövidebb holtidő alkalmazható, csökkenhet a kapcsolási veszteség, magasabbra kerülhet a kapcsolási frekvencia, kisebbek lehetnek a kimeneti szűrő alkatrészei, és nagyobb teljesítményt lehet elhelyezni kisebb térben.

Az EPC kifejezetten D osztályú audióalkalmazásoknál emeli ki a kisebb veszteséget, az alacsonyabb hőtermelést és a gyorsabb kapcsolási lehetőséget. Az Infineon hasonló okokból kínál GaN-tranzisztorokat saját nagy teljesítményű D osztályú referenciaáramköreihez.

Fontos azonban megérteni valamit. A gyorsabb kapcsolás nem azt jelenti, hogy a zene "gyorsabb" lesz. A dobütés nem azért lesz pontosabb, mert a terméklapon nagyobb kapcsolási frekvencia szerepel. A gyorsabb félvezető egyszerűen nagyobb szabadságot ad a tervezőnek. Hogy ezt mire használja fel, az már az egész kapcsolás minőségén múlik.

A magasabb kapcsolási frekvencia nem önmagában cél

Gyakran úgy beszélünk a kapcsolási frekvenciáról, mintha a nagyobb szám automatikusan jobb hangot jelentene. Pedig itt is kompromisszumok vannak.

Az Infineon egyik 750 wattos GaN referenciaerősítője alaphelyzetben 1 MHz-es kapcsolási frekvenciára készült. Ez kisebb kimeneti fojtótekercsek használatát és kompaktabb felépítést tesz lehetővé. Ugyanez a referenciaáramkör 400 kHz-re is átalakítható: ekkor nagyobb tekercsek szükségesek, viszont csökkenhet a kapcsolási veszteség és a GaN-eszközök hőterhelése.

Vagyis nincs olyan, hogy egyetlen tökéletes frekvencia. A tervezőnek egyszerre kell figyelnie a hatásfokra, a torzításra, a hőmérsékletre, a kimeneti szűrőre, az elektromágneses zavarkibocsátásra és a stabilitásra. Na, itt kezdődik az igazi erősítőtervezés.

A GaN semmit sem javít meg automatikusan

Egy jó tranzisztorból is lehet rossz erősítőt építeni. A GaN önmagában nem oldja meg a gyenge tápegységet, a rosszul megtervezett nyákot, a hibás földelést, a zajos vezérlést vagy az elméretezett kimeneti szűrőt.

Sőt, a gyors kapcsolási él még érzékenyebbé teheti a konstrukciót a nyomvonalak hosszára, a parazita induktivitásokra és a nem megfelelő alkatrészelhelyezésre. Ami egy lassabb szilíciumtranzisztor mellett még működőképes, az GaN használatával már csúnya túllövéseket, rezgéseket vagy elektromágneses zavart okozhat.

Ezért egy GaN erősítőnél különösen fontos:

• a megfelelő kapumeghajtás;
• a gondosan megtervezett nyomtatott áramkör;
• a stabil és alacsony zajú tápegység;
• a visszacsatolás kialakítása;
• a kimeneti LC-szűrő;
• a túláram-, túlmelegedés- és egyenfeszültség-védelem.

A dobozon lévő GaN felirat tehát csak azt mondja meg, milyen félvezetőt használtak. Azt nem, hogy az egész erősítőt mennyire tervezték jól.

Mit hallhatunk ebből?

Ez a legnehezebb kérdés. A GaN-alapú erősítőknél gyakran találkozunk olyan kifejezésekkel, mint gyors, tiszta, transzparens, dinamikus, kontrollált vagy részletező. Ezek lehetnek valós hallgatási tapasztalatok, de nem szabad őket automatikusan a félvezető anyagához kötni. Nincs egységes "GaN-hang". Ugyanúgy, ahogy nincs egyetlen AB osztályú hangzás sem. Egy régi japán integrált erősítő, egy modern high-end végfok és egy professzionális stúdióerősítő mind lehet AB osztályú, mégis teljesen más karaktert mutathat.

A GaN technikai előnyei lehetőséget adhatnak alacsonyabb torzításra, kisebb zajra, pontosabb kapcsolásra és jobb nagyfrekvenciás viselkedésre. De hogy ebből mennyi jelenik meg a hangsugárzón, azt a teljes áramkör határozza meg.

Én ezért nem azt kérdezném egy erősítőről, hogy GaN-e.

Azt kérdezném: hogyan oldották meg a tápegységet, a visszacsatolást, a kimeneti szűrést, a hőkezelést és a hangsugárzó változó impedanciájának kezelését?

Nem minden GaN erősítő ugyanaz

A piacon többféle megközelítéssel találkozhatunk.

Az AGD Productions teljes high-end erősítőcsaládot épített GaN teljesítményfokozatok köré. A kisebb Tempo modell például 2 × 200 wattot kínál 4 ohmon, a teljesítménymodulját pedig a gyártó később cserélhető, fejleszthető egységként alakította ki.

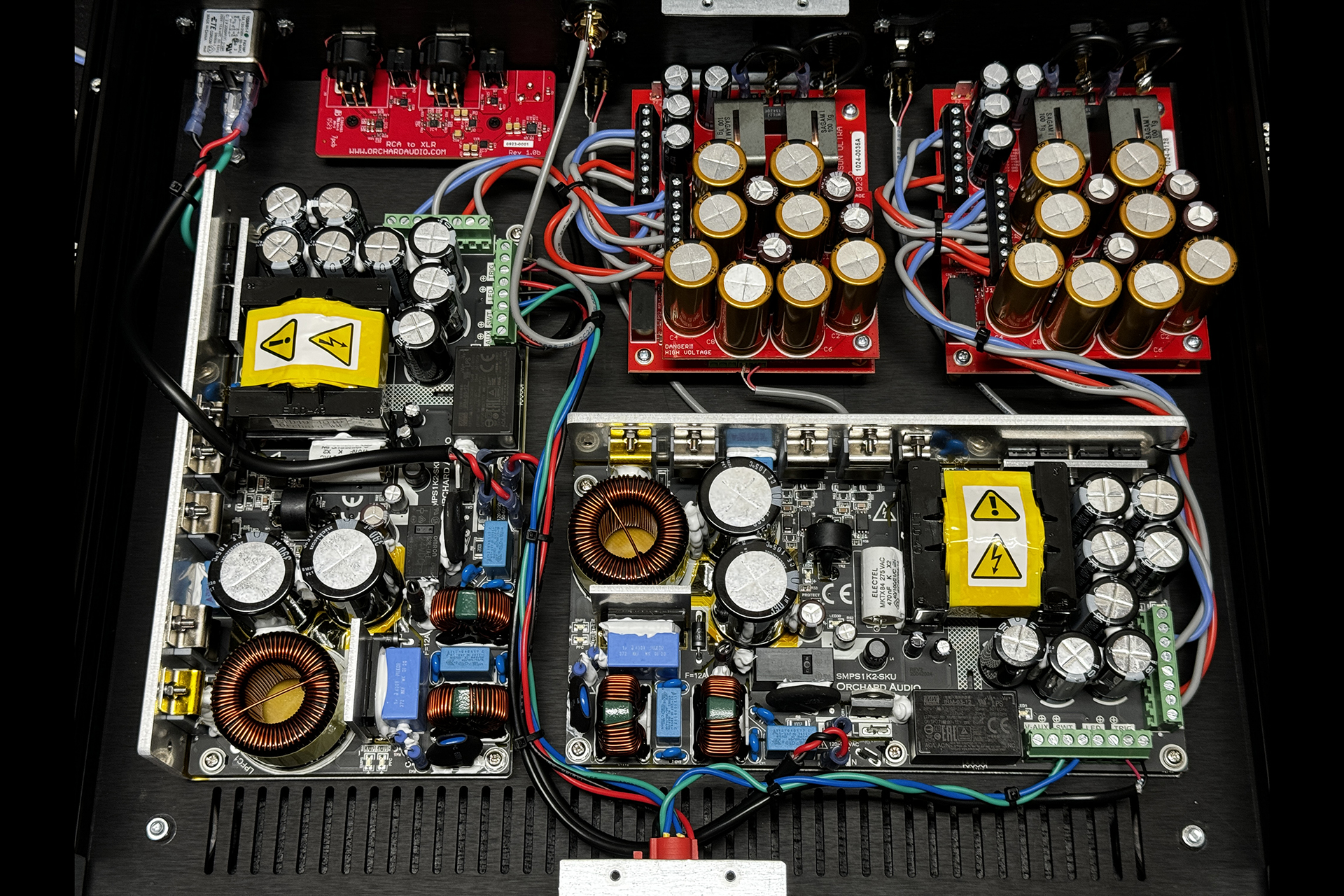

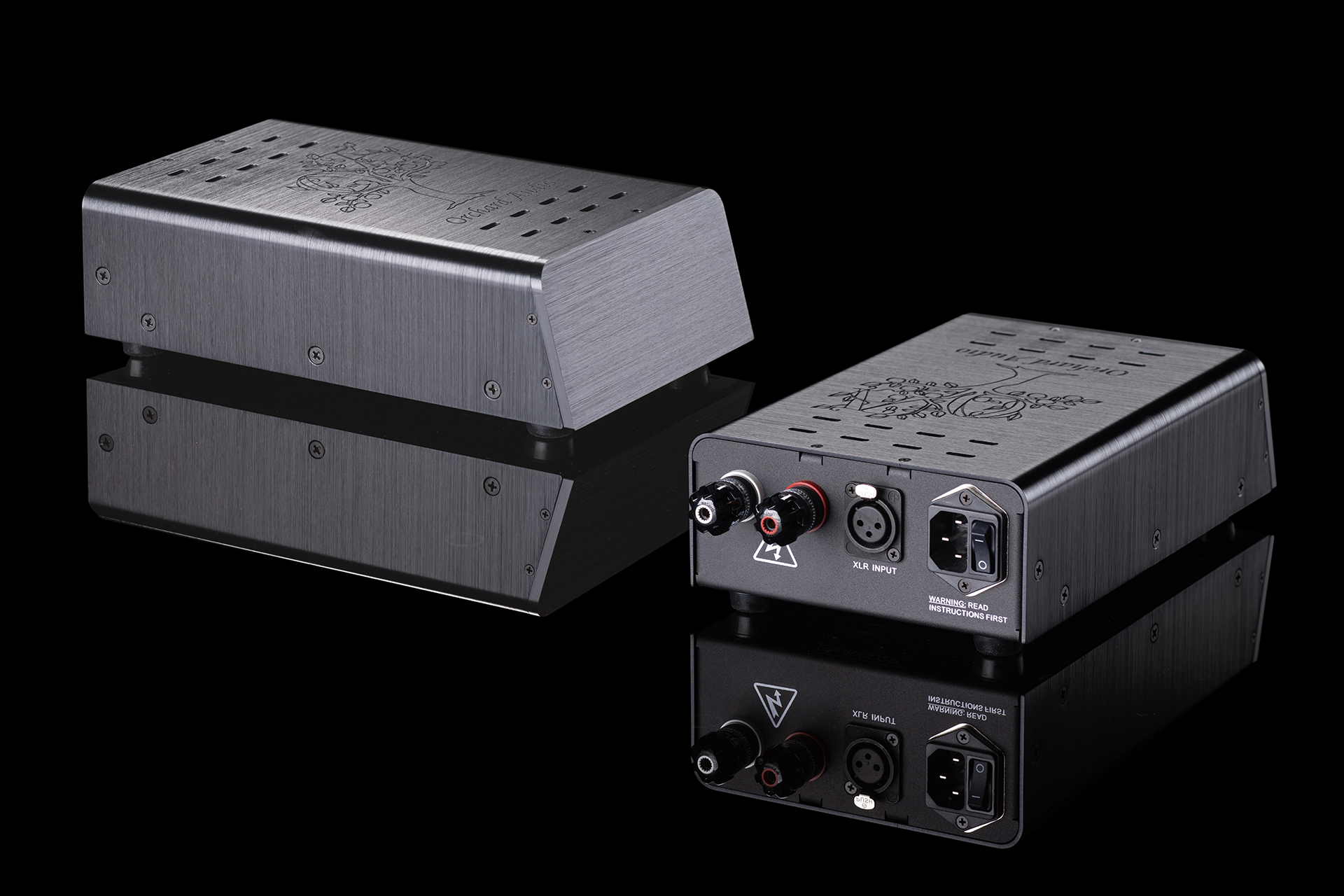

Az Orchard Audio Starkrimson erősítői szintén GaN kimeneti fokozatot használnak, jellemzően 800 kHz körüli kapcsolással.

A Peachtree Audio GaN 1 más filozófiát követ. Közvetlenül digitális S/PDIF jelet fogad, nincs benne hagyományos külön DAC és analóg előerősítő, a hangerőszabályozást pedig a csatlakoztatott digitális forrásnak kell elvégeznie. A készülék 200 wattos csatornánkénti névleges teljesítményt kínál.

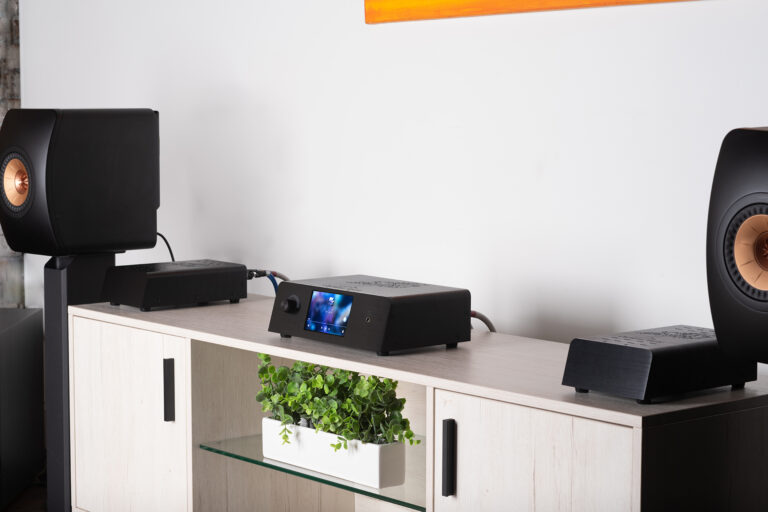

A HiFi Rose a RA180, majd a RA280 és az új RA80 modellekkel látványosabb, funkciógazdagabb irányból közelíti meg ugyanezt a technológiát. A RA180-at a gyártó saját fejlesztésű, GaN-alapú, fejlett D osztályú erősítőként írja le.

Ezek mind GaN-erősítők, mégsem ugyanazt a rendszerszemléletet képviselik. Ezért a három betű alapján nem érdemes messzemenő következtetést levonni.

Arra is figyeljünk, hol van a GaN

Egy készülékben a GaN megjelenhet a hangszórót meghajtó teljesítményfokozatban, de használhatják kizárólag a kapcsolóüzemű tápegységben is. A kettő nem ugyanaz.

A GaN-alapú tápegység lehet kompaktabb, gyorsabb és hatékonyabb, de ettől az erősítő kimeneti fokozata még működhet hagyományos szilíciumtranzisztorokkal. Ez nem feltétlenül baj. Egy erősítő attól még lehet kiváló. Csak érdemes pontosan megnézni, mit jelent a gyártó adatlapján a GaN megjelölés.

A marketinganyagok néha szeretnek összemosni egymástól eltérő műszaki megoldásokat.

A wattadatokkal továbbra is óvatosan

Az új technológia nem változtat azon, hogy a teljesítményadatokat összehasonlítható körülmények között kellene megadni.

Nem mindegy:

• milyen terhelésen mérték;
• egy vagy mindkét csatorna működött-e;
• mekkora torzítás mellett adták meg;
• folyamatos vagy pillanatnyi teljesítményről van-e szó;
• mennyi ideig képes az erősítő fenntartani az értéket;
• milyen hálózati tápellátás és hűtés mellett történt a mérés.

A csúcsteljesítmény jól mutat a prospektusban, de nem ugyanaz, mint a tartósan leadható teljesítmény. A Texas Instruments összefoglalója is külön kezeli a pillanatnyi és a folyamatos kimeneti teljesítményt, mivel utóbbit a teljes készülék hőelvezetése és tápegysége is korlátozza.

Egy 2000 wattos rövid idejű csúcs tehát önmagában nem mondja meg, hogyan viselkedik az erősítő egy nehezen hajtható hangsugárzóval fél órán keresztül. A tápegységet és a hűtést továbbra sem lehet rövidítésekkel helyettesíteni.

Szervizes szemmel nézve

A GaN-technológia javítási szempontból egyszerre érdekes és kényes.

A kisebb hőtermelés elméletben jó hír. A hő az elektronika egyik legnagyobb ellensége: gyorsítja a kondenzátorok öregedését, terheli a forrasztásokat és hosszú távon szinte minden alkatrész életére hatással van. Egy hűvösebben működő készüléknek tehát lehet hosszú távú előnye.

A másik oldalon viszont ezek a végfokok gyakran sűrűn beültetett, többrétegű paneleken készülnek. A GaN-eszközök kis méretűek lehetnek, a meghajtóáramkör és a nyák geometriája pedig szorosan összetartozik. Itt már nem feltétlenül működik az a régi módszer, hogy keresünk egy hasonló paraméterű tranzisztort, betesszük, beállítjuk a nyugalmi áramot, és mehet tovább a készülék.

A nagy sebességű kapcsolóáramkörben maga a panel is az áramkör része. Ezért sok múlik azon, hogy a gyártó biztosít-e kapcsolási dokumentációt, alkatrészt, komplett erősítőmodult vagy hosszú távú szervizhátteret.

Az AGD cserélhető teljesítménymodulja például jó irány. Nem azért, mert biztosan soha nem hibásodik meg, hanem mert eleve számol a technológia későbbi javíthatóságával és fejleszthetőségével.

Egy teljesen ragasztott, dokumentálatlan, gyártóspecifikus modul már kevésbé megnyugtató.

Mire figyelnék vásárlás előtt?

Nem a GaN felirat alapján választanék. Megnézném, hogyan adja meg a gyártó a folyamatos teljesítményt 8 és 4 ohmon, vállalja-e a 2 ohmos terhelést, és közöl-e érdemi mérési adatokat.

Fontos lenne számomra a tápegység felépítése, a hűtés, a védelmi rendszer, a bemeneti érzékenység, a jelszintillesztés és az is, hogyan változik a frekvenciamenet eltérő hangsugárzó-terheléseken.

Megnézném a garancia hosszát, a szervizhálózatot és azt is, hogy egy meghibásodott végfokmodul később beszerezhető-e.

Végül pedig meghallgatnám a saját hangsugárzómmal. Mert lehet bármilyen szép a mérési eredmény, egy erősítőnek a rendszer egészében kell működnie.

A GaN leváltja az A és AB osztályt?

Szerintem nem ilyen egyszerű a történet.

Az A osztályú erősítőknek továbbra is megvan a saját mérnöki és hangzásbeli világuk. Az AB osztály sem tűnik el, mert jól ismert, kiforrott technológia, amelyből ma is lehet rendkívül jó és tartós készülékeket építeni.

A GaN inkább azt mutatja meg, hogy a D osztály már nem feltétlenül az olcsó, könnyű és kompromisszumos erősítők szinonimája. Ma már lehet belőle komoly high-end végfokot, nagy teljesítményű integrált erősítőt, aktív hangsugárzót vagy professzionális többcsatornás rendszert építeni.

Nem azért, mert a GaN mindent automatikusan jobbá tesz. Hanem azért, mert néhány korábbi technikai korlátot jóval kijjebb tol.

Octonano-Elektronika vélemény

Én a GaN-erősítőket nem csodaként és nem is múló divatként nézem.

Ez egy valós, műszakilag értelmes félvezető-technológia, amely különösen jól illik a nagy sebességű kapcsolóüzemű erősítőkhöz. Segíthet kisebb veszteséget, rövidebb holtidőt, magasabb kapcsolási frekvenciát és nagyobb teljesítménysűrűséget elérni.

De ettől még nem lesz minden GaN-erősítő jó. A hangminőséget továbbra is a teljes konstrukció adja: a tápegység, a vezérlés, a visszacsatolás, a szűrés, a paneltervezés, a mechanikai felépítés és a hangsugárzóval való együttműködés.

Nekem ezért nem az a legfontosabb kérdés, hogy GaN vagy szilícium. Hanem az, hogy a mérnök értette-e, mit akar elérni vele.

Egy jól megépített AB osztályú erősítő még sokáig jobb lehet egy rosszul megtervezett GaN-készüléknél. Egy valóban átgondolt GaN-végfok viszont megmutathatja, hogy a nagy teljesítménynek nem feltétlenül kell hatalmas hűtőbordával, magas fogyasztással és egy kisebb kazán hőtermelésével együtt járnia.

A GaN tehát nem a jó hang új neve. Inkább egy újabb, nagyon komoly szerszám azoknak, akik valóban tudnak erősítőt tervezni.

És szerintem pontosan így érdemes tekinteni rá.
